ep45軒ゼロ

軒裏換気
ep45軒ゼロ
軒の出がない軒ゼロ住宅に最適
狭小地や軒の出がない軒ゼロ住宅に最適な準防火地域対応の軒裏換気材です。軒やケラバにも使用ができ、しっかりと換気性能を実現します。

特長・性能

【アイコン説明】
●防火性…認定取得 ●準耐45…45分 ●ハニカム形状…ダンプラ素材 ●防虫3.0状…原反サイズ3.0㎜
防火性準耐45ハニカム形状防虫3.0

使用部位(対応材)

軒ゼロ-水上側軒ゼロ-水下側軒ゼロ-ケラバ


仕様

ep45軒ゼロリーフレット

仕様
製品名 ep45軒ゼロ
品番 V-EP45Z
材質 ガルバリウム鋼板(材厚=0.35㎜)、
ポリプロピレン、EPDM、熱膨張材
規格寸法 (厚)49㎜×(高)60㎜×(長)1820㎜
認定番号  QF045RS-0208 45分準耐火構造認定
色調 本体・専用ビス…ホワイト
有効開口面積  227㎠ / 本(124㎠ /m
入数 10本入り/ケース
 付属品 専用ビス:(長)32㎜/[80本入り/ケース]
設計価格 (税別) 113,000円

納まり図

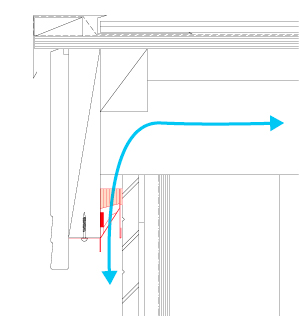

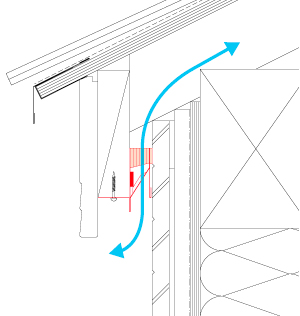

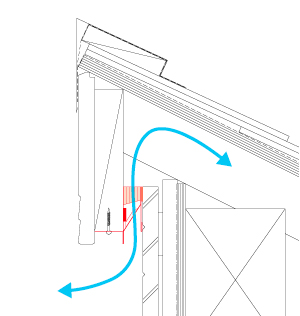

 軒ゼロ-水上側   軒ゼロ-水下側   軒ゼロ-ケラバ

ep45軒ゼロ_軒ゼロ_納まり図各種

動画

ep45軒ゼロ施工説明動画

関連製品

ep45軒ゼロ
仕様
製品名 ep45軒ゼロ用 エンドキャップ
品番 V-EP45Z-E
材質 ガルバリウム鋼板(材厚=0.35㎜)
EPDM
規格寸法 (厚)20㎜×(高)50㎜×(長)20㎜
色調 ホワイト
入数 4個入り/ケース
設計価格(税別) 3,600円
ep45軒ゼロ
仕様
製品名 ep45軒ゼロ用ビス
品番 V-EP45Z-B
規格寸法 丸木ねじφ3.8 長さ32㎜
入数 80本入り/セット
設計価格(税別) 3,600円
ep45軒ゼロ
仕様
製品名 ep45軒ゼロ用 補修液セット(ビス付)
品番 V-EP45Z-HB
設計価格(税別) 7,400円
ep45軒ゼロ
仕様
製品名 ep45軒ゼロ用 補修液セット(ビス無し)
品番 V-EP45Z-H
設計価格(税別) 3,800円
