REV-15

通気見切り
REV-15
キャップ形状で屋根の小口をしっかりガード
「破風・鼻隠しをスリムにしたい」「軒アリでも軒ゼロでも使える部材がほしい」という声にお応えして開発した通気見切り材です。屋根の小口をしっかりとガードするキャップ形状がポイントです。

特長・性能

【アイコン説明】
●ハニカム形状…ダンプラ素材 ●防虫1.5…原反サイズ1.5㎜
ハニカム形状防虫1.5

使用部位(対応材)

フラット


仕様

REV-15リーフレット

仕様
製品名 REV-15
品番 V-REV15
材質 ガルバリウム鋼板(材厚= 0.35㎜)
ポリプロピレン
規格寸法 (厚)32㎜×(幅)50㎜×(長)1,820㎜
色調 ブラック
有効開口面積 182㎠ / 本(100㎠/m)
入数 10本入り/ケース
設計価格 (税別) 80,300円

納まり図

 フラット

REV-15_納まり図各種

関連製品

REV-15
仕様

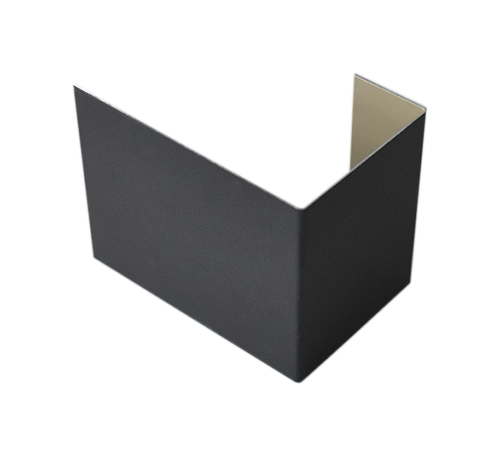

製品名 REV-15用ジョイント
品番 V-REV15-J
材質 ガルバリウム鋼板(材厚= 0.35㎜)
規格寸法 (厚)33.5㎜×(幅)50㎜×(長)40㎜
色調 ブラック
入数 10 個入り/ ケース
設計価格(税別) 12,000 円
REV-15
仕様

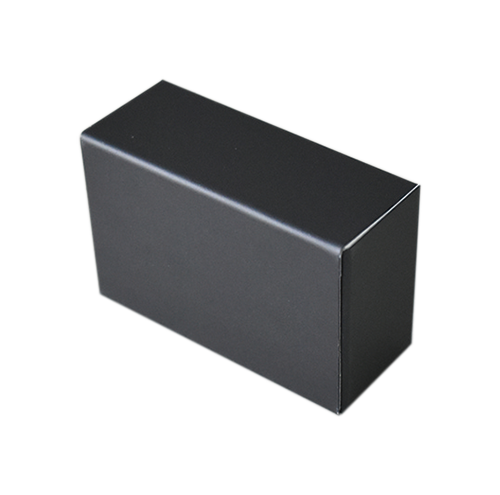

製品名 REV-15用エンドキャップ
品番 V-REV15-E
材質 ガルバリウム鋼板(材厚= 0.35㎜)
規格寸法 (厚)33.5㎜×(幅)50㎜×(長)20㎜
色調 ブラック
入数 4 個入り/ ケース
設計価格(税別) 8,540円
