ep45軒ゼロSG

軒裏換気（防火）

ep45軒ゼロSG

設計の自由度を極限まで高め150㎠/mの大開口を実現

狭小地や軒の出がない住宅に最適な準防火地域対応の軒裏換気材です。「大きな住宅には従来品のep45軒ゼロSでは小さすぎる、建物によっては外周部すべてに設置しても必要な換気量を確保できない」という声にお応えして、従来品ep45 軒ゼロS の半分の数で必要な換気量を確保できるよう開発しました。製品の長さも1,820 ㎜になったことで、施工の手間が軽減できます。

特長・性能

【アイコン説明】
●防火性…認定取得　●準耐45…45分　●ハニカム形状…ダンプラ素材
●防虫1.5状…原反サイズ1.5㎜　●大開口…開口面積150㎠／m 以上　●多様性…全ての仕上げ材に対応

使用部位（対応材）

仕様

ep45軒ゼロSGリーフレット

仕様
製品名	ep45軒ゼロSG
品番	V-EP45ZSG-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）、ポリプロピレン、EPDM、熱膨張材
規格寸法	（厚）28㎜×（高）55㎜×（長）1,820㎜
認定番号	QF045RS-0295
色調	本体・専用ビス…ブラック　柱脚材…シルバー
有効開口面積	274㎠ / 本（150㎠ / m）
入数	6本入り/ ケース
付属品	専用ビス：（長）65㎜/［36本入り/ケース］柱脚材：（長）17㎜/［36本入り/ケース］
設計価格 (税別)	102,300円

納まり図

フラット

ep45軒ゼロSG_納まり図各種

関連製品

仕様

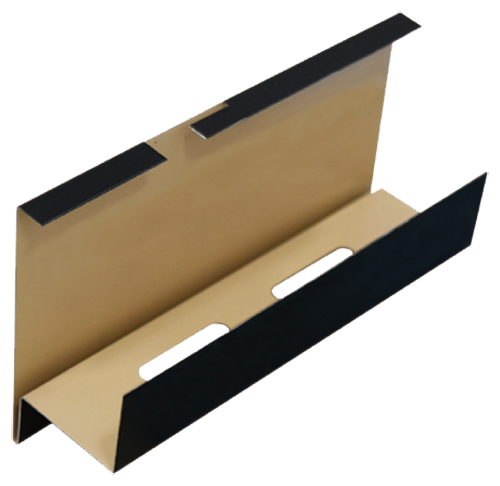

製品名	ep45軒ゼロSG用ジョイント
品番	V-EP45ZSG-J-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）27㎜×（高）56㎜×（長）100㎜
色調	ブラック
入数	6個入り/ ケース
設計価格(税別)	15,870円

仕様

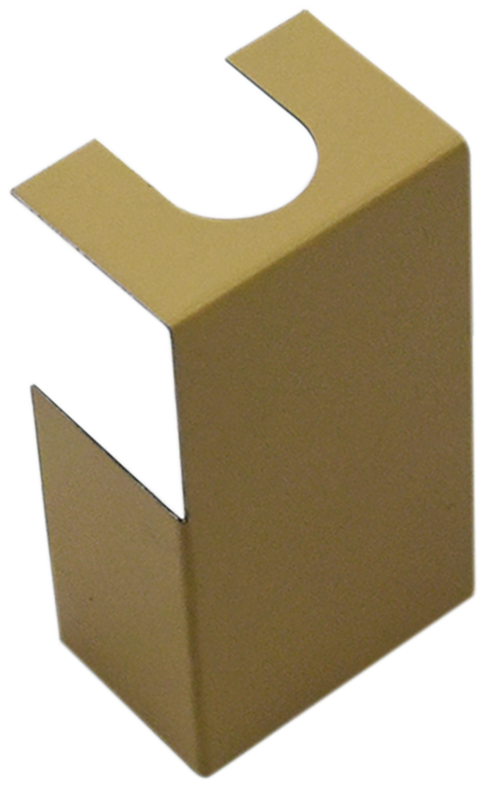

製品名	ep45軒ゼロSG用エンドキャップ
品番	V-EP45ZSG-E-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）30㎜×（高）55㎜×（長）20㎜
色調	ブラック
入数	12個入り/ ケース
設計価格(税別)	21,480円

仕様

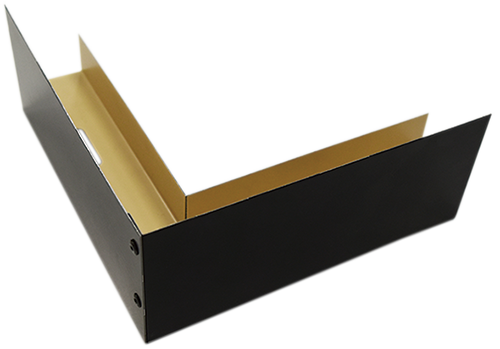

製品名	ep45軒ゼロSG用出隅コーナー
品番	V-EP45ZSG-S-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）27㎜×（高）54㎜×（長）127㎜
色調	ブラック
入数	4個入り/ ケース
設計価格(税別)	17,720円

仕様

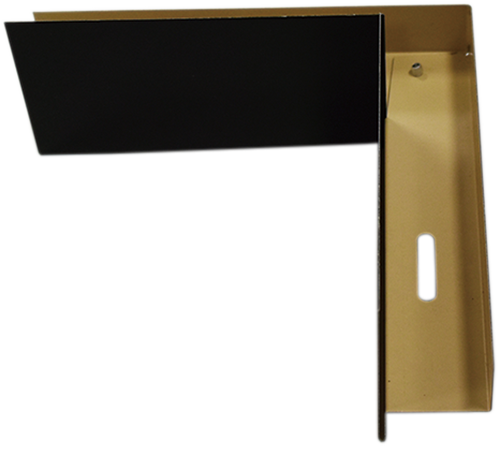

製品名	ep45軒ゼロSG用入隅コーナー
品番	V-EP45ZSG-U-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）27㎜×（高）54㎜×（長）127㎜
色調	ブラック
入数	4個入り/ ケース
設計価格(税別)	17,720円
