ep30軒アリNB

軒裏換気
ep30軒アリNB
スッキリ開口の軒アリ専用軒裏換気材(防火)
門型形状や大きな軒の出に最適な軒裏換気材です。連続して取付けられるので空気の淀みができず小屋裏結露や熱気だまりを防ぎます。

特長・性能

【アイコン説明】
●防火性…認定取得 ●準耐30…30分 ●軒の出2000…2Mまで対応
●軒天材8…軒板厚8㎜対応 ●大開口…開口面積150㎠/m 以上
防火性準耐30軒の出2000軒天材8大開口

使用部位(対応材)

勾配壁元(水下)勾配中間(水下)勾配鼻先(水下)水平壁元水平中間水平鼻先

ep30軒アリNBリーフレット

仕様
製品名 ep30軒アリNB
品番 V-EP30ANB-WH V-EP30ANB-BK
材質 ガルバリウム鋼板(材厚=0.35㎜)、熱膨張材
規格寸法 (厚)12.5㎜×(幅)105㎜×(長)1,820㎜
認定番号  QF030RS-0343  30分準耐火構造認定
色調 ホワイト ブラック
有効開口面積 273㎠/本
入数 10本入り/ケース
設計価格 (税別) 61,800円

納まり図


   水平壁元       水平中間         水平鼻先

ep30軒アリNB_軒アリ_勾配_納まり図各種
ep30軒アリNB_軒アリ_水平_納まり図各種

関連製品

ep30軒アリNB
仕様

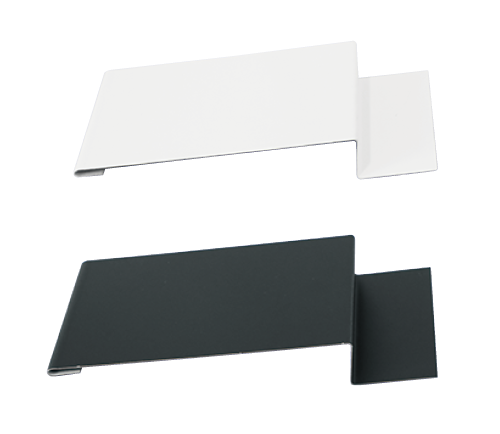

製品名 ep30NB/em8ジョイント
品番 ホワイト=V-EP30ANB-J-WH
ブラック=V-EP30ANB-J-BK
材質 ガルバリウム鋼板(材厚=0.35㎜)
規格寸法 (厚)12㎜×(幅)83㎜×(長)40㎜
色調 ホワイト/ブラック
入数 10個入り/ケース
設計価格(税別) 11,700円
ep30軒アリNB
仕様

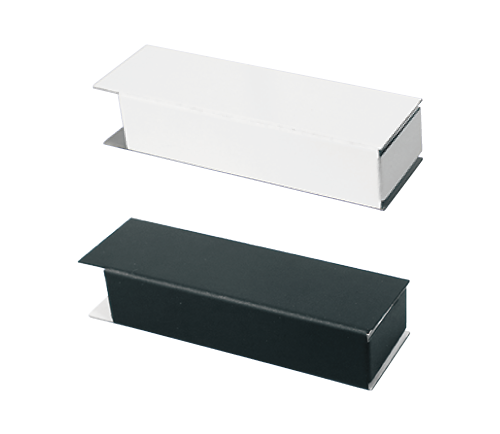

製品名 ep30NB/em8エンド
品番 ホワイト=V-EP30ANB-E-WH
ブラック=V-EP30ANB-E-BK
材質 ガルバリウム鋼板(材厚=0.35㎜)
規格寸法 (厚)14㎜×(幅)65㎜×(長)20㎜
色調 ホワイト/ブラック
入数 10個入り/ケース
設計価格(税別) 11,700円
ep30軒アリNB
仕様

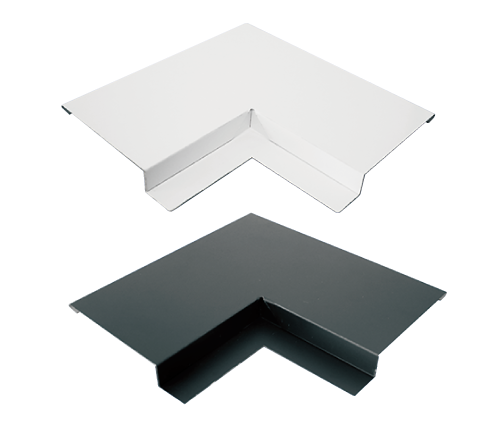

製品名 ep30NB/em8出隅
品番 ホワイト=V-EP30ANB-S-WH
ブラック=V-EP30ANB-S-BK
材質 ガルバリウム鋼板(材厚=0.35㎜)
規格寸法 (厚)13㎜×(幅)84㎜×(長)136㎜
色調 ホワイト/ブラック
入数 4個入り/ケース
設計価格(税別) 11,300円
ep30軒アリNB
仕様

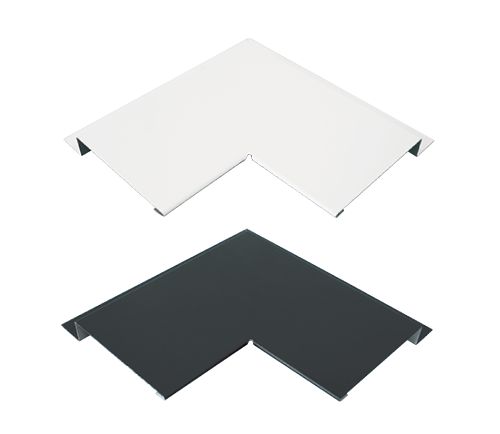

製品名 ep30NB/em8入隅
品番 ホワイト=V-EP30ANB-U-WH
ブラック=V-EP30ANB-U-BK
材質 ガルバリウム鋼板(材厚=0.35㎜)
規格寸法 (厚)13㎜×(幅)84㎜×(長)136㎜
色調 ホワイト/ブラック
入数 4個入り/ケース
設計価格(税別) 11,300円
ep30軒アリNB
仕様

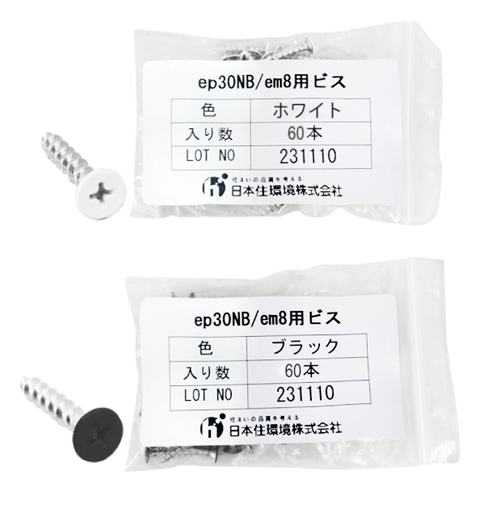

製品名 ep/em軒アリ用ビス
品番 ホワイト=V-EPEMA-B-WH
ブラック=V-EPEMA-B-BK
規格寸法 平皿ビスφ3.8 長さ25㎜
色調 ホワイト/ブラック
入数 60本入り/袋
設計価格(税別) 1,500円
