ep30軒アリNK

軒裏換気
ep30軒アリNK
見付幅約50㎜のスリムデザイン
見付幅約50㎜とスリムなデザインの軒裏換気材です。中空プラスチックと鋼板を組み合わせたハイブリット換気孔を採用し、優れた防虫効果を実現します。

特長・性能

【アイコン説明】
●防火性…認定取得 ●準耐30…30分 ●ハニカム形状…ダンプラ素材 ●防虫1.5…原反サイズ1.5㎜
●軒の出2000…2Mまで対応 ●軒天材12…軒板厚12㎜対応 ●大開口…開口面積150㎠/m 以上
防火性準耐30ハニカム形状防虫1.5軒の出2000軒天材12大開口

使用部位(対応材)

勾配壁元(水下)勾配中間(水下)勾配鼻先(水下)水平壁元水平中間水平鼻先

ep30軒アリNKリーフレット

仕様
製品名 ep30軒アリNK
品番 V-EP30ANK-WH V-EP30ANK-BK
材質 ガルバリウム鋼板(材厚= 0.35㎜)、熱膨張材
規格寸法 (厚)20㎜×(幅)89㎜×(長)1,820㎜
認定番号  ①…QF030RS-0310  30分準耐火構造認定
②…QF030RS-0312  30分準耐火構造認定
色調 ホワイト ブラック
有効開口面積 150㎠/m(273㎠/本)
入数 10本入り/ケース
設計価格 (税別) 86,600円
注)認定番号①…軒天材:パルプ繊維混入セメント板(NM-3010)/軒天材厚み:12㎜
      認定番号②…軒天材:繊維混入けい酸カルシウム板(NM-8578,8579)/軒天材厚み:8〜12㎜

納まり図


   水平壁元       水平中間         水平鼻先

ep30軒アリNK_軒アリ_勾配_納まり図各種
ep30軒アリNK_軒アリ_水平_納まり図各種

関連製品

ep30軒アリNK
仕様

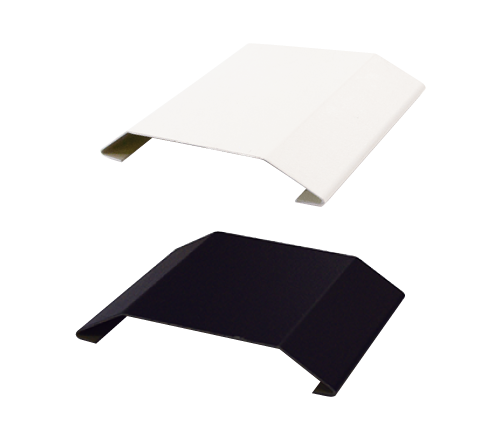

製品名 ep30軒アリNK用ジョイント
品番 ホワイト=V-EP30ANK-J-WH
ブラック=V-EP30ANK-J-BK
材質 ガルバリウム鋼板(材厚= 0.35㎜)
規格寸法 (厚)8㎜×(幅)52㎜×(長)40㎜
色調 ホワイト/ブラック
入数 10個入り/ケース
設計価格(税別) 11,700円
ep30軒アリNK
仕様

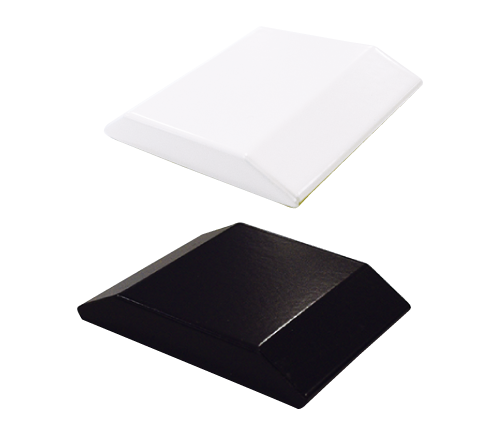

製品名 ep30軒アリNK用エンドキャップ
品番 ホワイト=V-EP30ANK-E-WH
ブラック=V-EP30ANK-E-BK
材質 ガルバリウム鋼板(材厚= 0.35㎜)
規格寸法 (厚)8㎜×(幅)52㎜×(長)40㎜
色調 ホワイト/ブラック
入数 10個入り/ケース
設計価格(税別) 11,700円
ep30軒アリNK
仕様

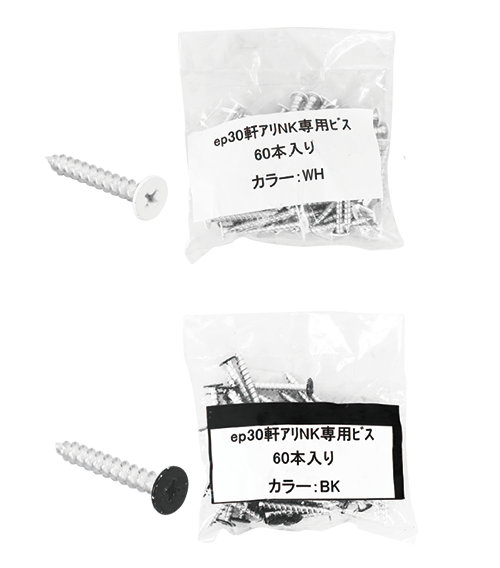

製品名 ep30軒アリNK専用ビス
品番 ホワイト=V-EP30ANK-B-WH
ブラック=V-EP30ANK-B-BK
規格寸法 φ4.2 長さ32㎜
色調 ホワイト/ブラック
入数 60本入り/袋
設計価格(税別) 2,300円
