ep30軒アリK

軒裏換気

ep30軒アリK

スッキリ開口の軒アリ専用軒裏換気材（防火）

門型形状や大きな軒の出に最適な軒裏換気材です。連続して取付けられるので空気の淀みができず小屋裏結露や熱気だまりを防ぎます。

特長・性能

【アイコン説明】
●防火性…認定取得　●準耐30…30分　●軒の出2000…2Mまで対応
●軒天材12…軒板厚12㎜対応　●大開口…開口面積150㎠／m 以上

使用部位（対応材）

ep30軒アリKリーフレット

仕様
製品名	ep30軒アリK
品番	V-EP30AK-WH	V-EP30AK-BK
材質	ガルバリウム鋼板（材厚＝0.35㎜）、熱膨張材
規格寸法	（厚）16.5㎜×（幅）105㎜×（長）1,820㎜
認定番号	①…QF030RS-0309-1 ②…QF030RS-0343 ③…QF030RS-0416
色調	ホワイト	ブラック
有効開口面積	273㎠ / 本（150㎠ / m）
入数	10本入り/ケース
設計価格 (税別)	80,500円

専用ビス(ep30軒アリK用ビス)は別売になります

注）認定番号①…軒天材:繊維混入けい酸カルシウム板（NM-8578、8579）/軒天材厚み:12㎜
　　認定番号②…軒天材:スラグせっこう板（NM-8314、8315）/軒天材厚み:8〜12㎜
　　認定番号③…軒天材:パルプ繊維混入セメント板（NM-3010）/軒天材厚み:12㎜

納まり図

軒アリ-水下側-水平軒天（壁元）

軒アリ-水下側-水平軒天（中間）

軒アリ-水下側-水平軒天（鼻先）

ep30軒アリK_納まり図各種

関連製品

仕様

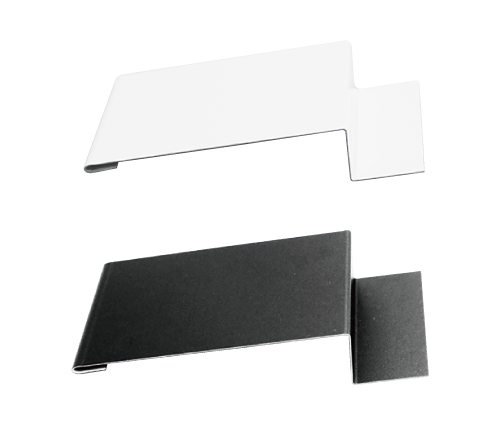

製品名	ep30軒アリK用ジョイント
品番	ホワイト＝V-EP30AK-J-WH ブラック＝V-EP30AK-J-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）16㎜×（幅）83㎜×（長）40㎜
色調	ホワイト/ブラック
入数	10個入り/ケース
設計価格(税別)	14,900円

仕様

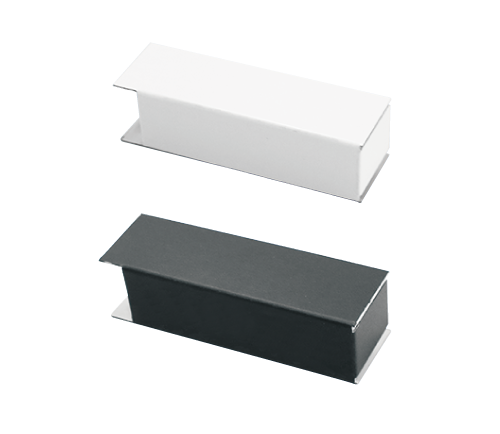

製品名	ep30軒アリK用エンドキャップ
品番	ホワイト＝V-EP30AK-E-WH ブラック＝V-EP30AK-E-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）18㎜×（幅）65㎜×（長）20㎜
色調	ホワイト/ブラック
入数	10個入り/ケース
設計価格(税別)	14,900円

仕様

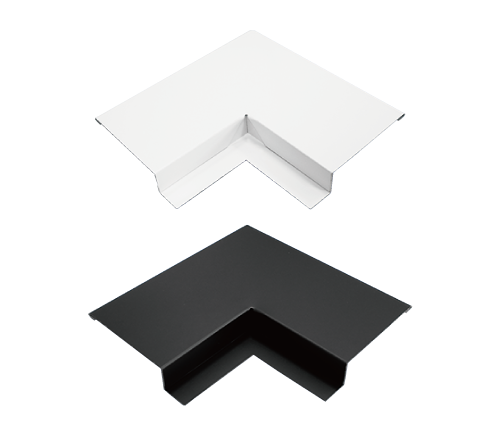

製品名	ep30軒アリK用出隅コーナー材 (壁元の場合）※鼻先、中間で使用する場合は入隅になります。
品番	ホワイト＝V-EP30AK-S-WH ブラック＝V-EP30AK-S-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）17㎜×（幅）84㎜×（長）136㎜
色調	ホワイト/ブラック
入数	4個入り/ケース
設計価格(税別)	14,260円

仕様

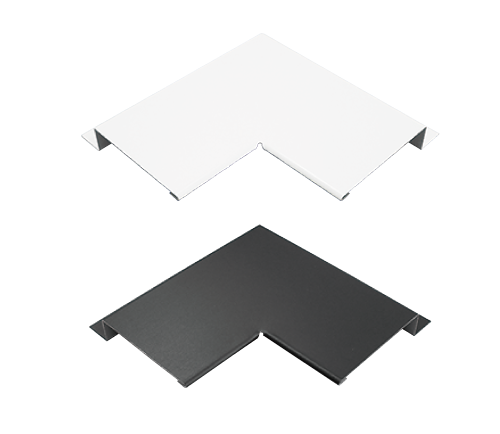

製品名	ep30軒アリK用入隅コーナー材(壁元の場合）※鼻先、中間で使用する場合は出隅になります。
品番	ホワイト＝V-EP30AK-U-WH ブラック＝V-EP30AK-U-BK
材質	ガルバリウム鋼板（材厚＝ 0.35㎜）
規格寸法	（厚）17㎜×（幅）84㎜×（長）136㎜
色調	ホワイト/ブラック
入数	4個入り/ケース
設計価格(税別)	14,260円

仕様

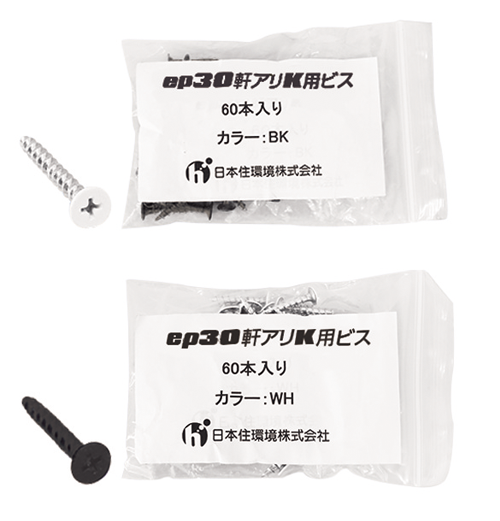

製品名	ep30軒アリK用ビス
品番	ホワイト＝V-EP30AK-B-WH ブラック＝V-EP30AK-B-BK
規格寸法	平皿ビスφ3.8　長さ38㎜
色調	ホワイト/ブラック
入数	60本入り/袋
設計価格(税別)	2,940円

仕様
製品名	ep/em軒アリ用補修液セット
品番	ホワイト＝V-EPEMA-H-WH ブラック＝V-EPEMA-H-BK
梱包内容	補修液60㎖+筆1本
色調	ホワイト/ブラック
設計価格(税別)	5,760円
